5.1 基本构架



CPU中,大部分晶体管主要用于构建控制电路(比如分支预测等)和cache(缓存,用于存储数据),只有少部分的晶体管来完成实际的运算工作。相比之下,GPU的控制电路结构简单,对cache的需求小,大部分晶体管用来构成各类大规模专用并行计算电路、多条流水线,使得GPU的任务计算速度比CPU有突破性的飞跃,且拥有更强大的浮点运算能力。打个比方,CPU是几个中学生做中考题,GPU就是几千个小学生做口算题。

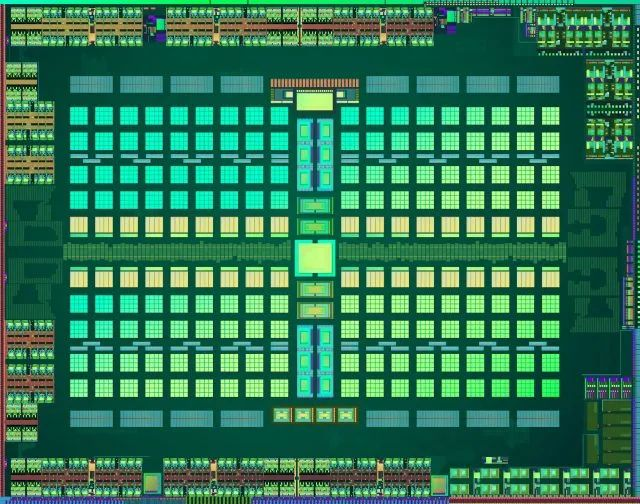

AMD GPU平剖图



在架构上GPU由数以千计的更小、更高效的核心(类似于CPU中的ALU)组成,这些核心专为同时处理多任务而设计。现在的CPU,一般是多核(multi-core)结构;而 GPU 一般是众核(many-core)结构。

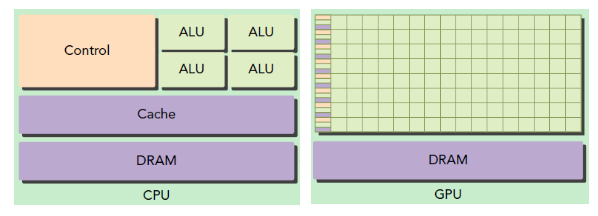

CPU和GPU架构对比



GPU中并行计算改进了很多重要细节:

(1)一个计算问题可以分解成可同时处理的离散指令;

(2)每部分指令进一步细分为一系列内部指示;

(3)每个部分的问题可以同时在不同的计算单元上执行,显著提高了算法的处理速度。



并行运算示意图



为充分利用GPU的计算能力,NVIDIA在2006年推出了CUDA(Computer Unifie Device Architecture,统一计算设备架构)这一编程架构。该架构使GPU能够解决复杂的计算问题。它包含了CUDA指令集架构(ISA)以及GPU内部的并行计算引擎。



OpenCL(Open Computing Language,开放计算语言)为异构平台提供了一个编写程序,尤其是并行程序的开放的框架标准。OpenCL所支持的异构平台可由多核CPU、GPU或其他类型的处理器组成。



CUDA只能够在NVIDIA的GPU硬件上运行。但是,OpenCL的目标是面向任何一种并行处理器,OpenCL是第一种真正的开放自由版权编程标准,适用于异构系统上的通用计算。而异构平台可由CPU、GPU、DSP、FPGA或其他类型的处理器搭建[1]。



5.2 NVDLA解读



深度学习推理的大部分计算工作都是基于数学运算, 这些运算可以大致分成四个部分: 卷积、激活、池化(pooling)和归一化(normalization)。它们的内存访问模式是非常可预测的,并且适合并行化。



NVDLA(NVIDIA Deep Learning Accelerator)是NVIDIA发布的一个开源架构,以解决深度学习的计算需求。标准化深度学习硬件加速模块旨在促进机器学习的发展。



NVDLA硬件模块提供了一个简单灵活的推理加速解决方案。开源的版本里面包含工业级的RTL设计,基于TLM System C写的仿真模型(用于软件开发,系统整合及验证),开源的软件包含firmware、模型builder。



当然NVDLA架构开发得比较早,也有一些技术遗憾。比如对AI计算数据流和存储墙的优化有限,以及未使用针对AI优化的存储器。



5.2.1 两种实现模型的比较



NVDLA硬件利用标准接口与系统的其余部分进行数据交连接——一个控制通道实现一个寄存器文件和中断接口,并使用一对标准的AXI总线接口来与内存进行交互。主内存接口是用来连接系统的宽内存系统,包括系统DRAM;这个内存接口与系统的CPU和外围I/O设备共享。第二个内存接口是可选的,它允许连接到更高带宽的内存(例如HDM),这些内存可能专门用于NVDLA或计算机视觉子系统。异构内存接口提供更高的数据传输性能与灵活性。



NVDLA的实现一般分为两类:

(1)Headless(small):NVDLA硬件的单元管理在主系统处理器上进行。

(2)Headed(large):将高中断频率任务委托给一个与NVDLA子系统紧密耦合的微控制器。



下图中的小系统模型("Small" NVDLA system)显示了一个headless NVDLA实现的例子;而大系统模型("Large" NVDLA system)显示了一个headed实现。小系统模型实现了一个对成本更敏感的构建模式。大系统模型的特点是增加了专用的控制协处理器(微控制器)和高带宽的SRAM来支持NVDLA子系统。大系统模型更倾向与高性能的物联网设备,这些设备可以同时运行许多任务。

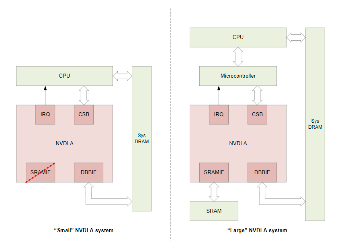

两种NVDLA实现模型的比较



5.2.2 NVDLA结构



NVDLA项目来源于2017年NVIDIA开源的Xavier无人驾驶加速器,提供了完整的C Model、RTL实现、验证系统、编译器、Linux驱动、应用代码以及一套虚拟的验证平台。项目源码地址是https://github.com/nvdla/,基于这些开源代码,每个人都可以实现自己的GPU AI核心。

NVDLA开源工具



NVDLA架构主要包含以下几个模块:

1. Convolution Core:即卷积核,优化的高性能卷积计算单元。专门负责CONV和FC层的运算,包括大量的MAC单元。这些MACd单元以C * K的形式组织,其中C为同时处理的input channel的数量,K为同时处理的output channel的数量。

2. Single Data Processor:即单数据处理器,用于非线性激活函数的单点查找表单元,负责ReLU、 PReLU、precision scaling、batch normalization、bias addition、sigmoid、hyperbolic tangent等简单的线性非线性运算。其中sigmoid和tanh通过LUT的形式实现。

3. Planar Data Processor:即平面数据处理器,用于池化计算,包括max_pool、min_pool、avg_pool三种。

4. Channel Data Processor:即通道数据处理器,用于归一化函数的多通道平均计算单元。

5. Dedicated Memory and Data Reshape Engines:即专用内存与数据重构引擎,用于存储到存储的转换和访存操作。

NVDLA核心的内部结构



模块调度的控制由CPU或者微处理器(GPU内部)完成。NVDLA支持两种工作模式:独立模式(Independent)和融合模式(Fused)。Independent模式是指每次计算单个单元都会执行memory-to-memory操作,将结果放回外部DRAM或者是SRAM,下一级单元再从memory中取出上级结果进行计算。与之相对应的,Fused模式在每个单元中间插入小的FIFO缓存,这样下一级单元就可以从FIFO中直接取出结果进行计算。这样一种流水线的操作模式减缓了内存操作引起的性能瓶颈,提高了整体带宽,同时利用流水线的特性充分利用系统的算力。



当配置为Independent模式时,需要增加内部微处理器来控制。当配置Fused模式时,则可以只使用CPU。

Fused模式示意图



5.2.3 NVDLA主要模块



1. 数据通道

(1)CSB(Configuration Space Bus,配置空间总线):配置总线规范与AXI-lite总线是兼容的,NVDLA的主要外部数据总线都是与AXI标准都是兼容的,不过这些总线都有所简化,不支持一些特性。这些简化一方面适应深度神经网络网络的运算特点,另一方面可以简化接口逻辑,节约面积资源。集成工程师可以很轻松地将CSB总线转换成系统所需要的总线形式,方便集成。



CSB主要包括请求通道、读数据通道和写响应通道,包括12组信号线。具体信号线个数与所选择的AXI总线位宽有关。



(2)IRQ(Interrupt ReQurest,中断请求):这是用于NVDLA向Host返回异步中断信号的端口,比如NVDLA的运算完成,或者是内部错误中断。



(3)DBBIF(Data BackBone InterFace,数据主干总线接口):主干总线用于NVDLA通过DMA方式访问DRAM内部的大规模数据,比如输入的特征、运算的权重、运算结果等,接口兼容AXI-4的标准。



(4)SRAMIF(SRAM InterFace,SRAM接口):可选的RAM接口用于连接系统外部的SRAM,主要是用作片上cache的缓存内存。典型的Small系统和典型的Large系统最明显的区别就是SRAM的cache接口。



2. 卷积流水线

卷积的五级流水线包括:卷积 DMA、卷积缓存、卷积顺序控制器、卷积MAC和卷积累加器。

卷积流水线



每一级流水线有自己的CSB slave端口,接收来自CPU的配置信息,流水线具有1024个int16或者fp16的MAC(MAC也可以配置为2048个int8的MAC),一个支持32位部分和的累加阵列,同时配有512KB的SRAM作为卷积计算weight和activation的缓存。

NVDLA可配置MAC接口[1]



3. 查找表

查找表(Look Up Table,LUT)在SDP/CDP中通过实例化,用来模拟非线性函数。LUT里面包括乘法、加法、减法、移位、查找表等功能。通过LUT可以覆盖绝大部分激活函数。

LUT架构[2]



看下图中的Table-X和Table-Y,一个存储变化比较陡峭、采样率高的数据(density table),另一个存储变化比较缓慢、采样率低的数据(raw table)。

非线性函数: Sigmoid[2]



在使用LUT时需要注意数据的存在区间,即LUT的覆盖率:Table-X含于Table-Y、Table-X与Table-Y重叠、Table-X与Table-Y互斥但无法覆盖所有区间。

LUT对于激活函数的覆盖情况[2]



Reference:

[1]NVDLA Open Source Project: https://github.com/nvdla/

[2]NVDLA website: http://nvdla.org/



END
